詳細說明：

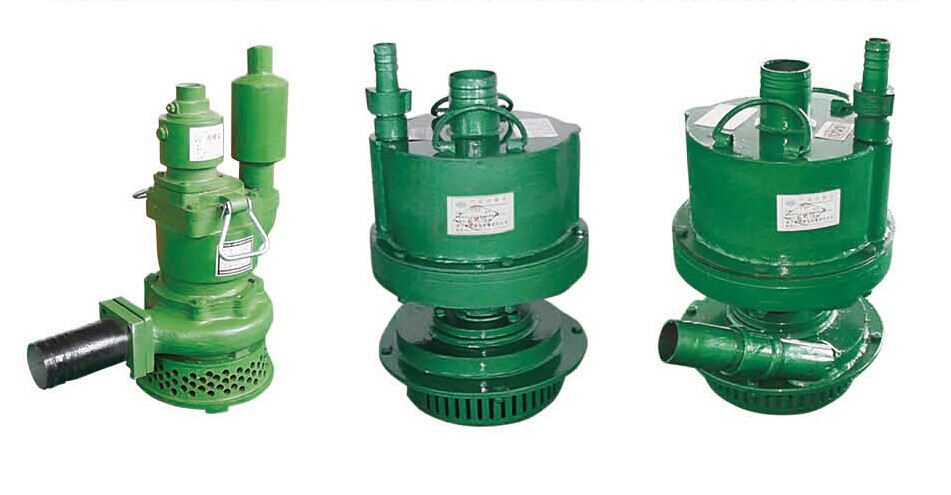

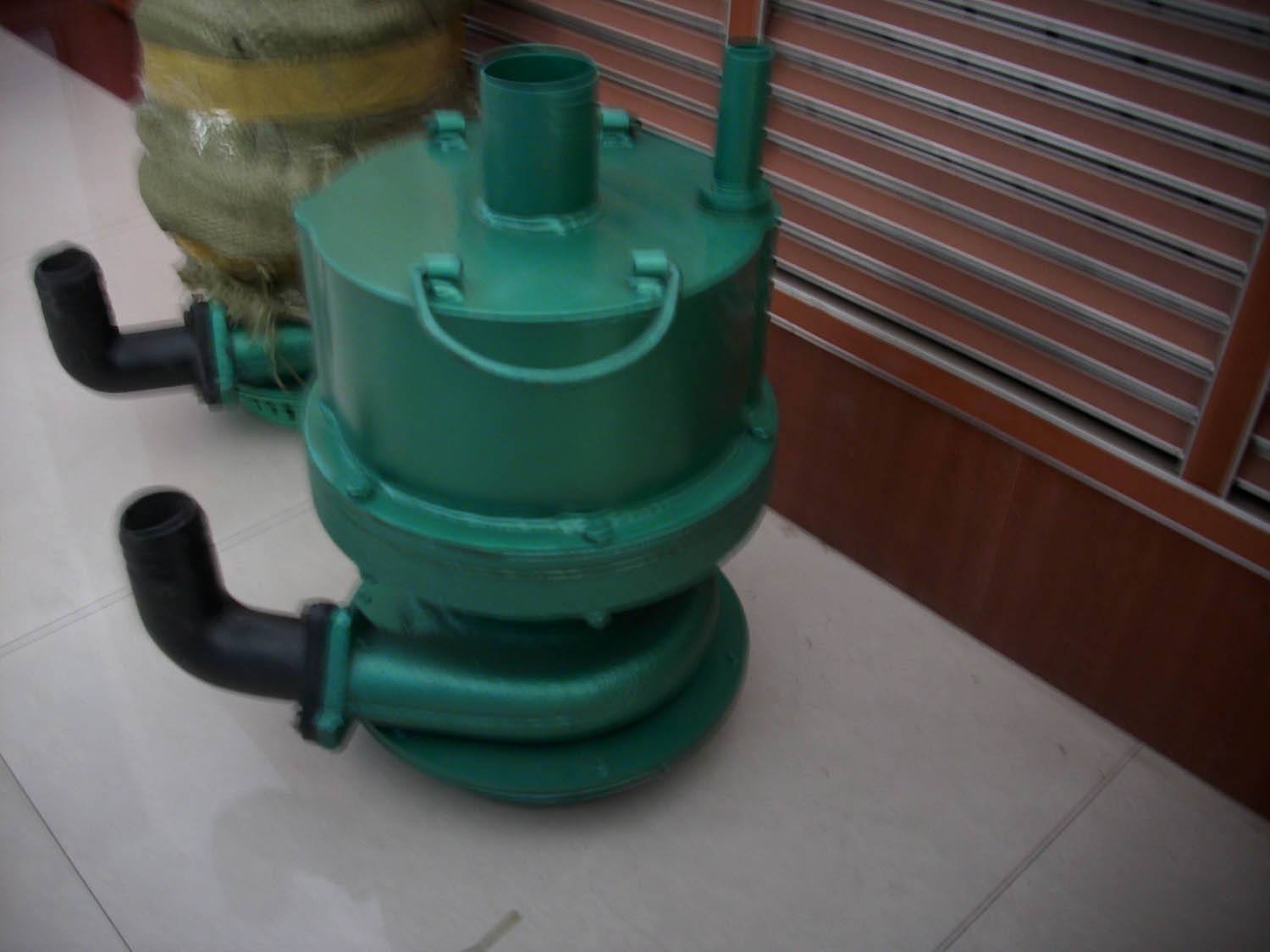

風動潛水泵QYW
風動潛水泵，礦用風泵，礦用潛水泵，煤礦潛水泵。
QYW風動潛水泵產品：
QYW風動潛水泵主要適用于礦山開拓、掘井巷道、豎井井筒及化工、油輪、造船等各種易燃易爆惡劣工況現場，有壓縮空氣作動力的施工排水作業。
QYW風動潛水泵產品型號意義
QY——葉片式風動馬達
W——排沙排污潛水泵
風動潛水泵，礦用潛水泵。
20——額定流量Q=20米3/小時
25——額定揚程H=25米。
QYW風動潛水泵結構及工作原理：
QYW風動潛水泵由風動馬達、水泵、油霧器、管接頭和消聲器五個部分組成。
1、風動馬達部分：
由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽，槽內配有葉片，上、下氣缸蓋上各有一只吹氣眼。風泵啟動時，高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈 采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2、水泵部分：
風動潛水泵，礦用潛水泵。
由泵體、葉輪、泵座等組成。葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。
3、油霧器部分：
由油霧器殼、油霧器桿、調油閥芯等組成，油霧器裝在頂蓋上，殼內裝滿潤滑油。
4、管接頭部分：
QYW風動潛水泵主要技術參數
揚程：25-10M
風動潛水泵，礦用潛水泵。
流量：10-20m3/h
轉速：3000r/min
使用氣壓：0.3-0.5兆帕
耗氣量：1.5m3/min
由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
