無壓風門的結構及開啟風門拉力試驗
無壓風門的組成
無壓風門的組成 :風門全部采用鐵板和 U 型槽鋼、鐵桿制成。由門扇、門框、聯動連桿裝置和附件組成。具體見圖 1 。兩扇門向兩個方向開啟 ,通過連桿和支撐臂實現聯動。改變連桿的長度可以調整風門的嚴合度。 2. 2 無壓風門的工作原理

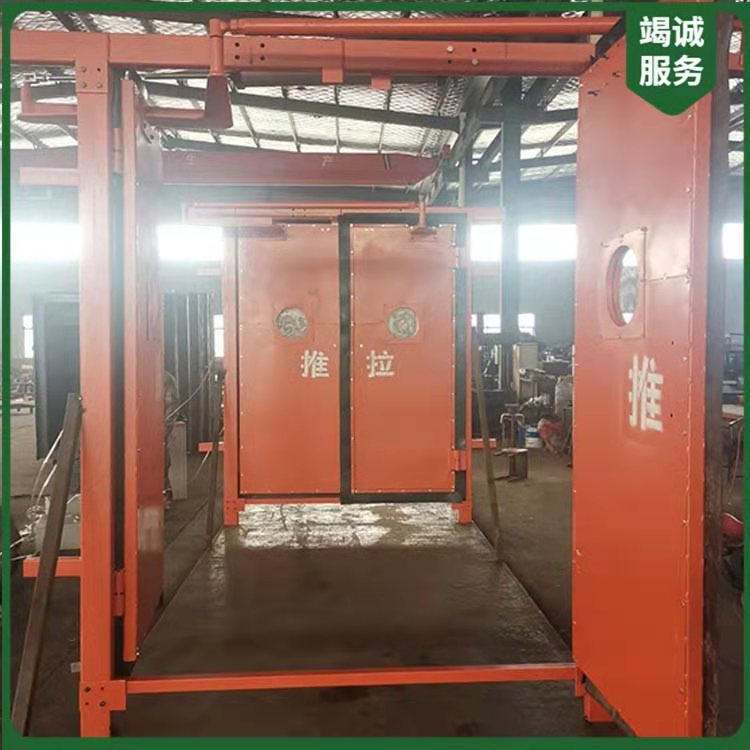

無壓風門結構示意圖
無壓風門的工作原理 ,是利用向兩個方向運動的門扇來抵消無論哪個方向?yàn)轱L(fēng)壓方向的壓力 ,并通過兩扇門上的支撐臂和連桿的作用 ,實現兩扇風門的同時聯動。
3 無壓風門安裝與應用
3. 1 人力開啟風門拉力計算為了對無壓風門使用積累經驗 ,首先選擇在風壓最大、運輸量頻繁的 1040 北四道風門處進行了試驗。風門兩端的風壓差達到 1 000Pa 左右 ,風門扇的面積為 1. 8 ×1. 9 = 3. 42m2 ,人力打開風門最小的力量為 1 710N 。再加上現場有淋水或是潮濕環境 ,一個人的力量要打開風門是非常困難的。
3. 2 井下安裝試驗
在施工中分兩道為一組 ,對四道風門進行了不同安裝方向進行施工 ,支撐臂對迎風側為一組 ,支撐臂對背風側為一組。在安裝中要注意使用水平尺對風門上梁進行水平測定 ,用重錘對風門框校驗垂度 ,注意兩個支撐臂不要安錯位置 , 風門下坎用水泥抹出平面。施工結束后 ,又對風門進行了油漆防銹處理。
3. 3 開啟風門拉力試驗
由于兩扇風門向不同方向開啟的特點 ,兩扇相同面積的風門向不同方向開啟 ,抵消了來自風壓作用在風門上的力 ,開啟風門的阻力主要為風門門軸、連桿軸的摩擦阻力、門扇底皮簾與地面的摩擦阻力 ,用很小的力就可以開啟風門。由于連桿的作用 ,風門關閉后自動形成相對固定的支點 ,風門不會發生關不嚴的問題 ,可以確保風門處于關嚴狀態。
3. 4 漏風測定
在安設結束后對該地點的漏風進行了測定 , 在風壓沒有發生變化的情況下 , 漏風量為 1. 67m3 / s ,原風門的漏風量為 3. 21 m3/ s ,說明無壓風門整體裝置制作效果較好 ,能滿足井下生產使用。
