礦用風筒分風器
山西礦用風筒分風器,陜西礦用風筒分風器，內蒙礦用風筒分風器，新疆礦用風筒分風器，甘肅礦用風筒分風器。

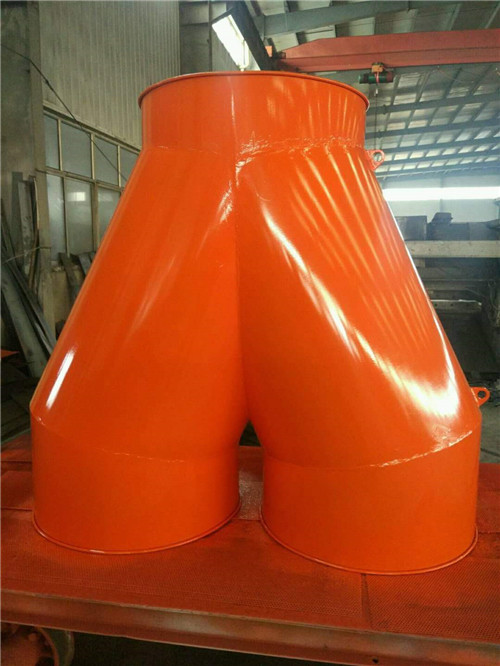

鐵質分風器雙風機鐵風筒自動切換裝置在礦井下雙風機因其中一臺風機出現故障，另一臺自動開啟時，能夠自動切換到相應的風筒，保證井下正常通風。
（1）風筒保護裝置主要由防護殼、防護殼復位器、立架、伸縮腿、防護網、風筒復位器、支撐臺等部分組成，見圖1。（2）防護殼成半圓弧形，主要由厚度為1 mm鋼板制成，抗壓強度為40 MPa，每節防護殼長度為3.0m，相鄰兩節防護殼之間采用插接式連接；立架端部焊制深度為0.3 m凹槽，立架與防護殼之間采用滑桿連接。（3）防護殼復位器主要由斜架、斜架彈簧座、防護殼彈簧座以及復位彈簧等部件組成，斜架固定安裝在立架上且與立架成45°夾角布置，復位彈簧兩端分別與斜架彈簧座、防護殼彈簧座連接。
（4）風筒復位器主要由復位彈簧、立架彈簧座、緩沖板、緩沖板彈簧座、連桿、滑輪等部分組成；立架彈簧座固定安裝在立架上，復位彈簧兩端分別與立架彈簧座、緩沖板彈簧座連接，緩沖板彈簧座通過連桿、滑輪可在水平方向移動。兩個風筒復位器水平移動范圍在0.6~1.2 m。
鐵質分風器雙風機鐵風筒自動切換裝置鐵風筒，鐵三叉，鐵三角，鐵質自動分風器.
分風器適用于FBD軸流通風機雙機并聯，主備風機聯 合結構 分風器上的兩風道口分別與主、備礦用局部通風機口 對接，當主、備通風機供風機變更后，分風器自動完成氣流通道的轉換。分風器內風門密閉性能良好，漏 風率為零，阻力系數≤2.5%，對風機性能參數影響微 小。分風器轉換性能好，風門機構運轉靈活，當一臺 風機工作時，連接風道內風門打開.
