氣動風門控制用電控裝置
氣動風門控制用電控裝置即手控法風門自動開閉形式為：風門兩側分別安裝手動換向閥控制氣缸動作，氣缸與風門連接，當有人或礦車需要通過風門時，行人手動按動氣控閥，風門自動打開。行人經過后再次按動氣控閥，風門自動關閉。兩道風門之間存在聯鎖，當一道風門開啟時另一道風門不能開啟，開啟的風門關閉后，另一道風門會自動打開。

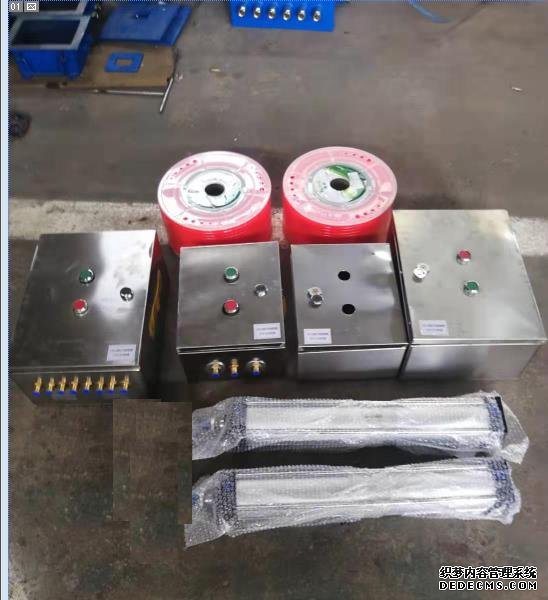

主控箱(2個),副控箱(2個),氣缸(2條),氣管(1盤)，安裝配件等。
基本參數：
4.1 工作制：長期工作制
4.2 環境條件：
4.2.1 周圍環境溫度－5～40，氣壓為0.8～1.1×105Pa;
4.2.2 使用在有***和煤塵******的場所；
4.2.3 在無***壞絕緣的氣體或蒸汽環境中；
礦用電動雙向無壓風門施工準備：
a) 施工前應仔細熟悉施工圖紙，依據施工技術交底和安全交底作好各方面的準備。
b) 運到現場的雙向無壓風門應分類堆放，不能參差擠壓，以免變形。堆放場地應干燥，并有防雨、排水措施。搬運時輕拿輕放，嚴禁扔摔。
c) 材料及主要機具：水泥 325 號及其以上，砂為中砂或粗砂，磚為標準磚 240*115*53。
2、 兩道風門在巷道中的安裝位置：
a) 根據巷道風壓差的大小，可設置三道風門；
b) 配重吊桶需在安裝完畢后，根據風門開關力量的大小，進行配重，配重大小以剛好自動關閉風門為準。
關閉狀態 常態 紅燈 無聲
開門狀態 暫態 綠燈 發出‘風門打開，請關閉風門’
本風門閉鎖裝置以人工打開或關閉風門的門扇為動力，帶動與門扇相連的活塞桿，將對面風門的活塞桿閉鎖打開或關閉，不需 要任何其他能源，適合于煤礦井下無電源和風源的場地使用。
礦用自動控制風門是一種控制設備，它的組成比較雜亂。
礦用隔爆兼本安型風門控制器（主機）1個
礦用本安型聲光報*箱2個
礦用本安型紅外傳感器4對（門的兩頭各一對）
礦用本安型方位傳感器2個（一道門一個）
礦用本安型控制按鈕3個（門的中心、兩頭各一個）
礦用本安型氣動電磁閥2個
氣缸（標配：ф80?750）2個
