名稱：雙扇防火柵欄兩用門

分類：礦用風門

咨詢熱線：15908099296

詳細說明：

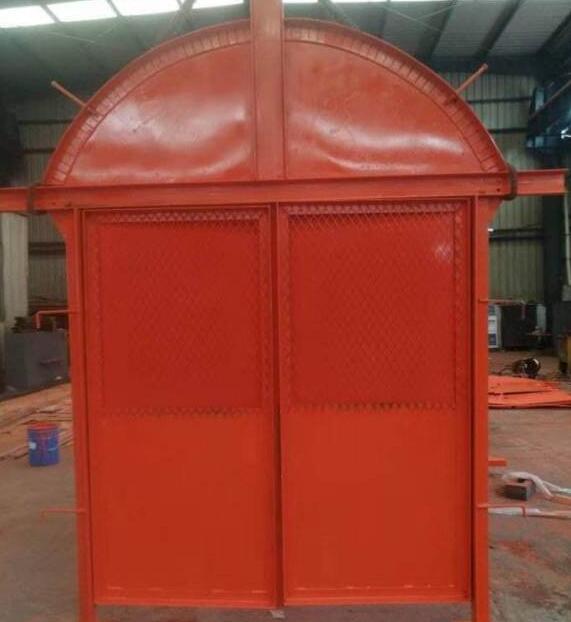

雙扇防火柵欄兩用門

煤礦性井下變電所和井底車場內的其他機電設備硐室裝設向外開的防火鐵門，鐵門全部敞開時，不得妨礙運輸，鐵門上應裝設便于關嚴的通風孔。一般煤礦企業都是直接采購防火柵欄門，如果能加工，可以節省一定的費用開支，實現企業成本降低。目前大多數使用的防火柵欄門存在關門后密封不嚴、密封老化、密封不嚴等問題，本文給出了簡易防火柵欄門的10方案和對使用材料的相關要求。
防火柵欄兩用門由以下四部件組成
1、帶半圓封板上橫梁。
2、帶豎框左門扇。
3、帶豎框右門扇。

4、附件(手柄部件)。
各部件在井下安裝時組成防火及柵欄兩用門整體。
礦山井下的雙扇防火柵欄兩用門，該雙扇防火柵欄兩用門包括：門框，所述門框由上部橫梁、底部橫梁和兩個側梁組成；1門扇和2門扇，所述1門扇和2門扇分別通過鉸鏈組件與所述門框相連，所述1門扇包括1門扇框、1上部柵欄和1下部門板，所述2門扇包括2門扇框、2上部柵欄和2下部門板，所述1門扇框和2門扇框的邊緣上均設置有阻燃密封膠條；1活動門和2活動門，所述1活動門和2活動門均設置在所述門框上，所述1活動門適于封閉或者敞開所述1上部柵欄，所述2活動門適于封閉或者敞開所述2上部柵欄。該雙扇防火柵欄兩用門兼具通風和防火功能，結構簡單，操作使用方便。
礦山井下的單扇防火柵欄兩用門，該單扇防火柵欄兩用門包括：門框，所述門框由上部橫梁、底部橫梁和兩個側梁組成；門扇，所述門扇通過鉸鏈組件與所述門框相連，所述門扇包括門扇框、上部柵欄和下部門板，所述門扇框的邊緣上設置有阻燃密封膠條；活動門，所述活動門設置在所述門框上，所述活動門適于封閉或者敞開所述上部柵欄。該單扇防火柵欄兩用門兼具通風和防火功能，結構簡單，操作使用方便。
防火柵欄兩用門整體結構：
防火柵欄兩用門各組成部件：
雙扇防火柵欄兩用門

1門框結構：以煤礦常用變配電室安裝的斷面尺寸2500× 2200皿防火柵欄門為例，門框采用14#槽鋼9制作，在左右位置和上梁位置打孔可與基礎預埋件固定。
2門扇結構：大門門扇結構架由 60 × 60 × 5角鋼制作，門板為雙層3艸鋼板，全部焊縫采用連續角焊，兩層門板中間空心區域可填充阻燃材料。在門扇上方預留通風柵欄門，柵欄為鋼筋網，并按尺寸設置防火窗。
3防火窗結構：結構架由50 × 50 × 4角鋼制作，窗板為雙層3m鋼板，與門扇結構相同，中間空心區域可填充阻燃材料。
4門縫結構：兩門扇關閉后接合處安裝門縫擋板，用于門縫處密封膠條的安裝固定。
5門軸、窗軸結構：門軸由軸套、滾珠、軸三部分組成，窗軸與門軸結構類似。
6密封件：防火窗和門扇四周安裝10m 厚阻燃密封膠條，防火窗膠條寬度為35“，門扇膠條寬度為42mmc使用時將防火密封條安裝在門扇的框上。當火災發生時，密封條膨脹發泡將分隔構件密封處的縫隙堵塞，起防止火焰和煙霧穿透的作用。
3．材料的選用及性能
3．1鋼結構材料：門框、門扇、防火窗所用槽鋼、角鋼、鋼板采用Q235材質；門軸采用45#圓鋼：柵欄網采用鋼板網：厚3“（網孔 25x20）。
密封膠條粘接劑選用阻燃型10膠粘劑，可減少可燃成分、隔斷所需氧氣、降低反應溫度、中斷燃燒反應，通過物理和化學方式達到切斷燃燒循環的目的。選用阻燃型10膠粘劑無苯10丁阻燃膠粘劑（CM206720A）是由10丁橡膠、 zn0、Mg0、酚醛樹脂、萜烯樹脂、ZT阻燃劑等組成，無苯毒，阻燃，主要優點如下：a)使用性能好，在一25 ℃情況下不凍結、涂刷省力、可用于橡膠、金屬板粘接：b)氣味小、無苯毒；c) 粘結力強，10性能好，阻燃。
3 · 5防火涂層待涂基材表面先行除銹處理，刷防銹漆一遍，再噴涂防火涂料。防火涂料選用符合GB14907一2002《鋼結構防火涂料》要求的室內超薄型鋼結構防火涂料。具備遇火發泡膨脹隔熱的優異防火性能及優良的粘結性、耐沾污性、耐水性、耐化學性及10性。防火涂料前期膨脹實現化學隔熱，在溫度達到350一 400 ℃左右后，防火涂料膨脹體完全形成，此時防火性能主要來自于膨脹體的物理隔熱。
