風門控制裝置

全氣動礦用風門用自動控制裝置

名稱：全氣動礦用風門用自動控制裝置

分類：風門控制裝置

咨詢熱線：15908099296

聯系我們

詳細說明：
　　
  全氣動礦用風門用自動控制裝置
    礦用風門是煤礦井下常用的一種防止風向亂竄的風門，同時，無壓風門的話需要兩道門互鎖。就需要安裝風門閉鎖裝置。下面就介紹一下一種全氣動礦用風門自動控制裝置。

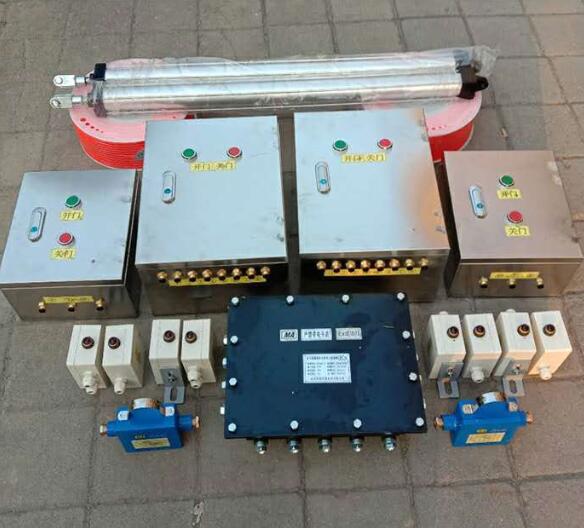

全氣動礦用風門用自動控制裝置，其中包括：A門控制箱和B門控制箱，A門控制箱連接有 A門聲音報箱、A門信號發生器、A門磁控閥、A門執行器，A門執行器連接在A門上，B門控制箱，B門控制箱連接有B門聲音報箱、B門信號發生器、B 門磁控閥、B門執行器，B門執行器連接在B門上，A 門控制箱和B門控制箱共同連接有氣源處理箱和互鎖控制箱，本實用新型的優點是：全氣動安全性能好和自動控制度高。
 全氣動礦用風門用自動控制裝置
    全氣動礦用風門用自動控制裝置，其中包括：A門控制箱（2）和B門控制箱（8），A 門控制箱（2）連接有A門聲音報箱（1）、A門信號發生器（10）、A門磁控閥（3）、A門執行器（4），A門執行器（4）連接在A門（11）上，B門控制箱（8），B門控制箱（8）連接有B門聲音報箱（9）、B門信號發生器（13）、B門磁控閥（7）、B門執行器（6），B門執行器（6）連接在B門（12）上，A 門控制箱（2）和B門控制箱（8）共同連接有氣源處理箱（14）和互鎖控制箱（5），其特征在于：所述的A門（11）和B門（12）的門框上分別安裝有風門狀態檢測裝置A門磁控閥（3）和B門磁控閥（7），所述的A門（11）和B門（12）的門扇上分別安裝有A門永磁體（15）和B門永磁體（16）與A 門磁控閥（3）和B門磁控閥（7）對應，所述的A門磁控閥（3）和B門磁控閥（7）通過與之對應的A 門永磁體（15）和B門永磁體（16）距離的離開和貼近從而輸出A門（11）和B門（12）開門關門狀態信號，所述的A門信號發生器（10）安裝在A門（11）側面，所述的B門信號發生器（13）安裝B 門（12）側面，礦井內正常行人或車輛在行走過程中，觸發A門信號發生器（10）和B門信號發生器（13），A門信號發生器（10）和B門信號發生器（13）分別輸出信號給A門控制箱（2）和B門控制箱（8），A門控制箱（2）和B門控制箱（8）根據所給的信號和當前A門（11）、B門（12）的開關狀態，準確的通過A門磁控閥（3）、A門執行器（4）和B門磁控閥（7）、B門執行器（6）來控制A門（11）、B門（12）的開閉，同時A門控制箱（2）或B門控制箱（8）在開門或關門的同時將所給的信號傳遞到互鎖控制箱（5），來控制A門（11）和B門（12）的互鎖，即當A門（11）打開時，B門信號發生器（13）失去作用，當A門（11）關閉后B門信號發生器（13）才能正常輸出氣源信號給B門控制箱（8），從而實現兩道風門之間的互鎖，滿足礦用規程要求：同一時間只能打開一道風門。
全氣動礦用風門用自動控制裝置
2.根據權利要求1所述的全氣動礦用風門用自動控制裝置，其特征在于：所述的A門控制箱（2）內和B門控制箱（8）內分別安裝有延時機構，且所述的延時機構時間可調，當正常行人或車輛通過風門后，A門控制箱（2）內或B門控制箱（8）內的延時機構會自動延時關閉相應的風門，而無需行人或車輛司機下車操作關門。
3.根據權利要求1所述的全氣動礦用風門用自動控制裝置，其特征在于：所述的A門控制箱（2）和B門控制箱（8）分別連接有A門聲音報箱（1）、B門聲音報箱（9），A門聲音報箱（1）、B門聲音報箱（9）為氣源喇叭，亦采用氣源為動力實現報，所述的A門磁控閥（3）和B門磁控閥（7）通過與之對應的A門永磁體（15）和B門永磁體（16）距離的離開和貼近從而輸出A門（11）和B門（12）開門關門狀態信號，當A門（11）或B門（12）打開時，實現風門的聲音報輸出。







本站關鍵詞:礦用無壓風門,礦用平衡風門,氣動無壓風門
