名稱：礦用平衡風門機械閉鎖裝置

分類：風門控制裝置

咨詢熱線：15908099296

詳細說明：

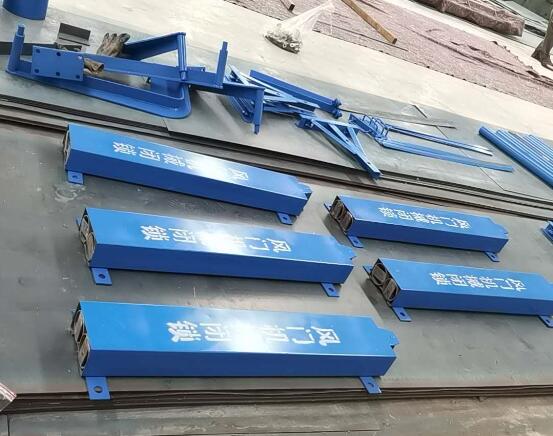

礦用平衡風門機械閉鎖裝置

礦用平衡風門機械閉鎖裝置的結構件功用：底座固定支撐和承受所有外力物件，導向筒為閉鎖配重體的滑動導向并平衡風門牽引繩的拉力，閉鎖配重體平衡風門關閉時牽引繩的摩擦力使其復位狀態，互鎖裝置，鋼絲繩，導向滑輪，基礎。
擺塊式風門閉鎖裝置的原理

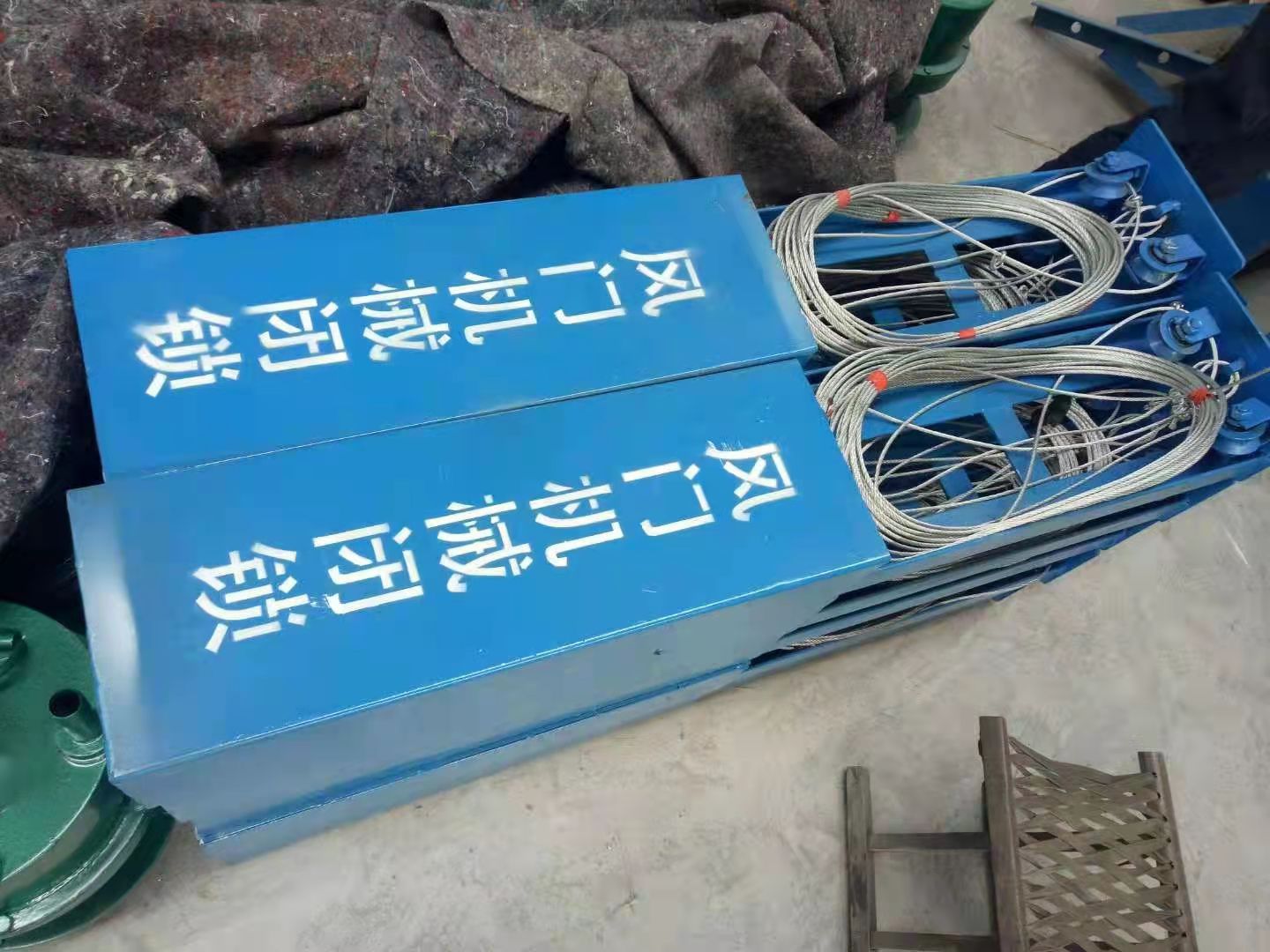

礦用平衡風門機械閉鎖裝置

在安裝時，風門的閉鎖鋼絲繩的一頭與風門連接，另一頭與風門閉鎖裝置的閉鎖配重體連接，使閉鎖配重體剛好處于平衡狀態，并在導向筒的下方，且互鎖裝置能夠自由擺動。該裝置風門正常的關閉狀態時如圖一；當右側風門打開時，右側的閉鎖配重體被風門鋼絲繩牽引，使互鎖閉鎖裝置向左轉動，最后互鎖閉鎖裝置右側的與閉鎖配重體側面接觸；互鎖閉鎖裝置轉動使左面壓在左側閉鎖配重體的頂部，由于互鎖閉鎖裝置的右側被閉鎖配重體側面固定，左側的閉鎖配重體受力時，不能移動，從而閉鎖左側的風門不能打開，如圖二。當左側風門打開時，左側的閉鎖配重體被風門鋼絲繩牽引，使互鎖閉鎖裝置向右轉動，最后互鎖閉鎖裝置左側的與閉鎖配重體側面接觸；互鎖閉鎖裝置轉動使右面壓在右側閉鎖配重體的頂部，由于互鎖閉鎖裝置的左側被閉鎖配重體側面固定，右側的閉鎖配重體受力時，不能移動，從而閉鎖右側的風門不能打開
互鎖裝置的厚度為12mm，邊長112mm，角度30度；配重選20kg，長度500mm，外徑66mm；導向筒的直徑選用外徑80mm，壁厚4.5mm，長度1m，導向筒的中心距274mm；鋼絲繩選用6×19-φ6.2油絲繩。
3 試驗使用情況
地面試驗情況
礦用平衡風門機械閉鎖裝置

地面對風門閉鎖裝置，由于過分考慮其銷軸的強度選用φ20，軸與孔的摩擦力大，互鎖裝置的擺動不靈活，造成閉鎖配重體在下落的過程中與互鎖裝置摩擦，形成下落受阻，動作不暢。
改進措施：將銷軸的直接改為φ15，并加潤滑脂；在互鎖裝置的垂線方向增加偏心的配重，互鎖裝置在旋轉時可以達到可靠的壓住未提起的閉鎖配重體，從而實現閉鎖配重體自由上下自如。
完成改進后，達到了設計的要求。
3.2 井下使用情況
在打通一礦井下試驗，單向開啟時，能夠可靠的閉鎖另一個風門；同時打開風門，風門的開啟度 200mm，由于風門墻的影響不足造成人體進入風門，造成危險，所以該裝置是可靠的、安全的。通
過在井下一個月使用，達到了設計的要求。
