礦用氣動隔膜泵
作者： 本站來源： 本站時間：2022-07-10
礦用氣動隔膜泵

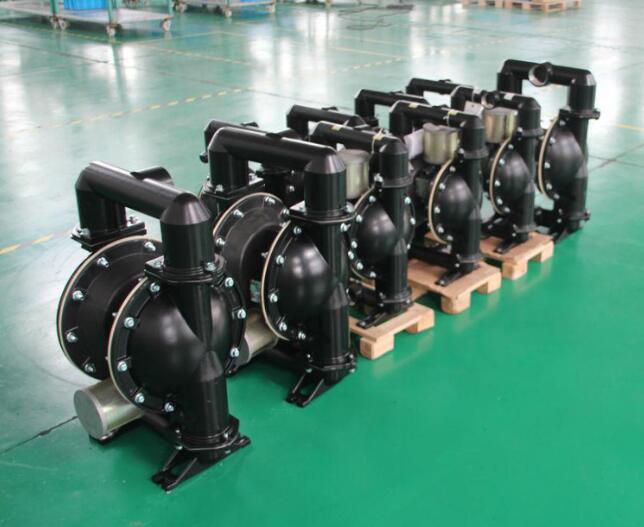

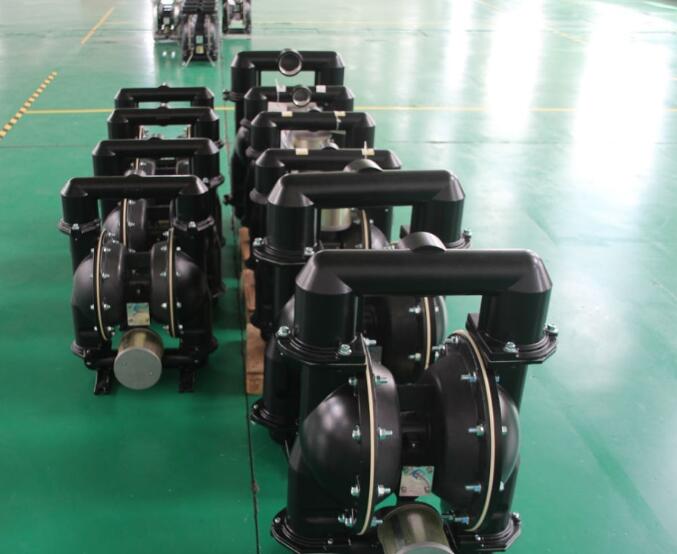

氣動隔膜泵采用壓縮空氣為動力源，利用缸內的隔膜來回鼓動做功，達到輸送各種介質的目的。氣動隔膜泵主要由泵體外殼，工藝介質進出口配管，供風系統，隔膜和配氣機構共同組成（圖 1 和圖 2）。隔膜泵外殼是工藝介質進出的空間，是工藝介質獲得動能的空間，是密閉的空間。泵體有支撐座連接。內構件由隔膜、閥球和連桿組成，是泵體內的運動部件，對介質進行做功。
配氣系統是由配氣室，配氣閥，消聲器組成。它是泵體做功的動力源。當閥芯移動到閥體的一端時，隔離室壓力交換。氣流分配閥閥芯由內部引導閥推動，該閥門對氣流分配閥閥芯的某一段輪流加壓，同時排空另一端?；钊诟裟_程結束時接觸隔膜板，此時引導閥執行轉換動作。然后活塞把引導閥的閥芯推到一個位置上以促動氣流分配閥。
二、氣動隔膜泵結構特點和材料選擇
1.結構簡單
無旋轉性零件，無機械軸封，無聯軸器。泵的運動部件和工作介質完全隔開，使輸送的介質不會向外泄漏，避免了環境污染
（2）相同檢驗項目的判定準則。對于兩類檢驗規則表述不同或判定要求不同的項目，應當以 GB 6067-2010《起重機械安全規程》和 GB/T 3811-2008《起重機設計規范》的要求為準。例如，超速保護的要求，應當按照 GB 6067 的要求，在檢驗現場“對于重要的、負載超速會引起危險的起升機構和非平衡式變幅機構應設置超速開關”。
（3）檢驗人員必須具有高度的責任心。在檢驗現場，檢驗人員必須要求有高度的責任心，要熟悉和起重機相關的檢驗規則及標準，并且善于發現設備的安全隱患，不能僅局限于達到檢驗項目的最低要求。
氣動隔膜泵應用
可通過選用泵體的外殼及隔膜的材料來輸送不同特性的強酸、強堿、有機溶劑液體等介質。氣動隔膜泵既能抽送流動的液體，也可輸送黏度較大的液體和含雜質的液體，允許通過最大顆粒直徑達 6mm。抽吸各種高溫液體，可耐受溫度
150℃。
1.性能曲線
在不同壓力下流量揚程曲線（圖 3），隨著壓縮空氣壓力增大，所輸送介質的流量和揚程隨著增大。在同等壓縮空氣壓力條件下，介質流量隨之增大，揚程降低；反之，減小介質流量，可以提高介質揚程。在同等壓縮風量條件下，減小介質流量可以提高介質揚程；反之，降低揚程可以提高介質流量。在同等壓縮空氣壓力條件下，壓縮空氣風量增大，隔膜泵沖程往復頻率加快，可以提高介質流量。在同等壓縮空氣風量條件下，提高壓縮空氣壓力，可以提高介質揚程。
2.操作特點
氣動隔膜泵無需復雜的控制，操作簡單。為了防止泵運行過程中泵體腔中帶有水分等液體損壞隔膜，通常情況下在泵的壓縮空氣進口管路上安裝干燥器。為了保證泵在運行過程中壓縮空氣壓力穩定，通常安裝穩壓器和調節閥。
（1）不需要灌泵，可自吸啟動工作，自吸高度可達 6m，出口壓力≥0.6MPa。（2）不使用動力電源，無電火花，可在易燃、易爆場所中使用，安全可靠。
