礦用風門機械閉鎖BSQ設計理念

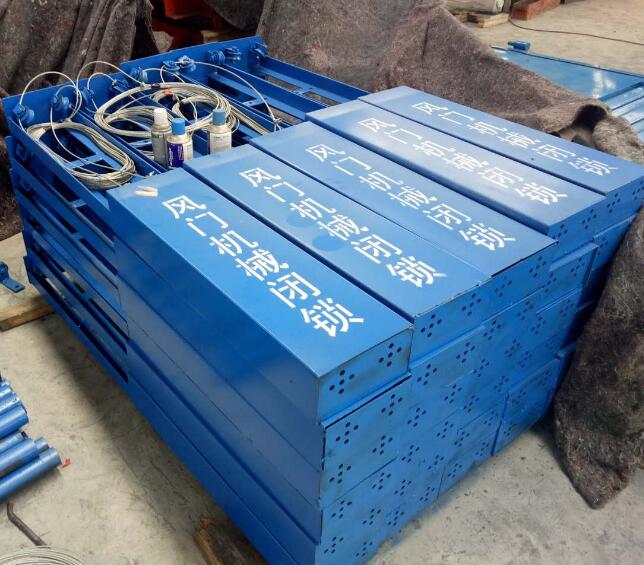

風門機械閉鎖裝置作為礦用風門必不可少的連鎖裝置，其機械構造，安裝方便，操作簡單。
機械閉鎖裝置重要的特征是采用機械連鎖，用2根寬度為12 mm的槽鋼并排焊接成一個整體作為后固定板，取2根直徑為20灬的無縫鋼管按間距10 mm并排焊接，組成2個套筒，在2個套筒中心線側切割寬10mm、長mm的孔，用于安裝閉鎖塊，閉鎖轉動塊為一個三角形鋼板塊，其中一角為圓弧面，轉動塊與銷軸同圓心，安裝時圓弧形角垂直朝下。銷軸穿過轉動塊固定在后固定板上，滑動體分別裝人套筒中，鋼絲繩經過滑輪與滑動體頂部連接，鋼絲繩的另一端與風門相連。在工作狀態下，一個風門開啟時，滑動體碰撞轉動塊，轉動塊轉向另一個套筒，防止另一個風門開啟。
風門機械閉鎖裝置工作原理：
閉鎖式風門裝置由鐵管、聯動鋼絲繩、滑輪、風門、固定扣、鐵環、氣缸和氣動控制裝置組成（如圖2所示）。鋼絲繩一端連接氣缸，另一端通過滑輪連接到風門上，風門對面通過另一根鋼絲繩連接到配重上。通過氣動控制裝置控制氣缸的開關，進而帶動鋼絲繩控制風門的開關動作。為消除排氣噪音，在排氣口處安裝了一個消音器。當工人在工作面按下風門開關按鈕時，通過PLC控制箱操作電動控制閥，此時互鎖裝置發揮作用，氣缸聯動鋼絲繩開啟風門，同時利用機械連鎖，使2 個風門不能同時打開，其中一個風門自動閉鎖。
